讲解钢体滑触线在运用中的连接

本产品由梯型铜棒和槽钢或由“T"型铜排和槽型铝结合相构成。用绝缘子作支撑，从而组成向各种起重机械设备馈电的移动滑触线。本产品有如下特点：

    1、运行可靠，绝不发生电源中断故障。

    2、可使用于高温、高粉尘、高腐蚀气体等恶劣环境。

    3、机械强度大、不易弯曲变形，能耐受大的短路电流。

    4、可根据用户需要设定载流量，可达3000A以上，电压等级可达到5KV以上。

    5、采用铜或铜铝导体，可大幅度降低导线电能损耗。

    6、添加辅助电缆后，可组成低阻抗滑触线、导线阻抗成倍降低。

    7、布线可在上部或下部滑触。

    8、JGH-“I"型滑触线更有散热面大，结构紧凑简单，安装维修方便等优点。

钢体滑触线的连接

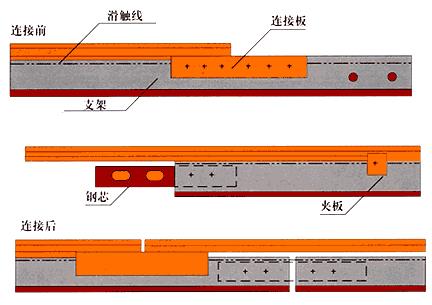

    滑触线的连接如下图所示：

    连接时，将两段支架，通过内部的钢芯用螺栓连接，铜导体则用二块长夹板、夹紧在支架上，为了防止刚体因温度变化引起的膨胀，安装时在连接处应留有间隙，间隙的尺寸见下表：

工作场地的周围温度 30°C 40°C 60°C 70°C

间隙尺寸 3-5mm 5-7mm 7-9mm 10-15mm

    予留间隙的尺寸跟安装时的环境温度有关，一般冬季安装时取高值，夏天安装时取低值。
